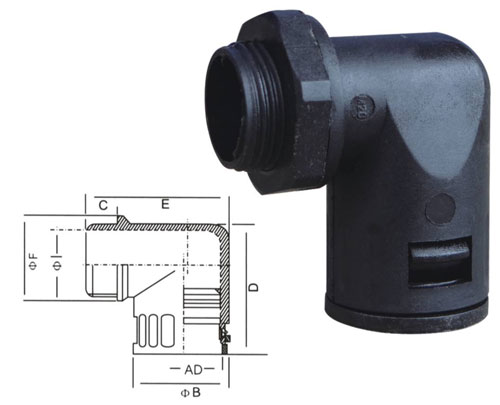

YIN-SM-W軟管直角接頭
YIN-SM-W軟管直角接頭頭
產品材質：PA尼龍
螺紋規格：公制螺紋，徳制(PG)，英制螺紡(G)
工作溫度：-40℃~+110℃
顏色：黑色，其他顏色可以定做
特性：內鎖扣和本體特殊設計，裝卸只需撥插無需工具
使用方法：YIN-SM-W型軟管接頭是軟管的配套產品，可接入設備箱體上，也可以根據選用螺紋接入進出口為螺紋的電動設備上，只需軟管插入接口即可。
技術參數：Technical parameters
型號 |
AD適配軟管 外徑尺寸 |
螺紋尺寸公制 |
螺紋外徑 |
L(mm) |
C(mm) |
E(mm) |
F(mm) |
YIN-SM-W-M12 |
AD10.0 |
M12×1.5 |
12.0 |
9.0 |
10.0 |
32.0 |
16.0 |
YIN-SM-W-M12 |
AD11.6 |
M16×1.5
|
16.0 |
11.0 |
10.0 |
34.5 |
20.0 |
YIN-SM-W-M16 |
AD13.0 |
M16×1.5 |
16.0 |
11.6 |
10.0 |
34.5 |
20.0 |
YIN-SM-W-M18 |
AD13.0 |
M18×1.5 |
18.0 |
10.0 |
10.0 |
37.5 |
24.3 |
YIN-SM-W-M20 |
AD13.0 |
M20×1.5 |
20.0 |
13.0 |
10.0 |
37.5 |
24.3 |
YIN-SM-W-M16 |
AD15.8 |
M16×1.5 |
16.0 |
12.0 |
10.0 |
37.5 |
24.3 |
YIN-SM-W-M18 |
AD15.8 |
M18×1.5 |
18.0 |
12.0 |
10.0 |
37.5 |
24.3 |
YIN-SM-W-M20 |
AD15.8 |
M20×1.5 |
20.0 |
15.0 |
10.0 |
37.5 |
24.3 |
YIN-SM-W-M20 |
AD18.5 |
M20×1.5 |
20.0 |
16.0 |
11.5 |
43.5 |
27.0 |
YIN-SM-W-M20 |
AD21.2 |
M20×1.5 |
20.0 |
15.0 |
13.0 |
49.0 |
31.0 |
YIN-SM-W-M24 |
AD21.2 |
M24×1.5 |
24.0 |
17.0 |
13.0 |
49.0 |
31.0 |
YIN-SM-W-M25 |
AD21.2 |
M25×1.5 |
25.0 |
16.0 |
13.0 |
49.0 |
31.0 |
YIN-SM-W-M25 |
AD25.0 |
M25×1.5 |
25.0 |
19.5 |
13.0 |
52.0 |
32.0 |
YIN-SM-W-M25 |
AD28.5 |
M25×1.5 |
25.0 |
19.5 |
13.0 |
57.0 |
34.0 |
YIN-SM-W-M27 |
AD28.5 |
M27×1.5 |
27.0 |
23.0 |
13.0 |
57.0 |
34.0 |
YIN-SM-W-M30 |
AD28.5 |
M30×1.5 |
30.0 |
23.0 |
13.0 |
57.0 |
34.0 |
YIN-SM-W-M32 |
AD34.5 |
M32×1.5 |
32.0 |
27.0 |
14.5 |
64.0 |
43.0 |
YIN-SM-W-M36 |
AD34.5 |
M36×1.5 |
36.0 |
29.0 |
14.5 |
64.0 |
43.0 |
YIN-SM-W-M40 |
AD34.5 |
M40×1.5 |
40.0 |
30.0 |
14.5 |
64.0 |
43.0 |
YIN-SM-W-M40 |
AD42.5 |
M40×1.5 |
40.0 |
35.0 |
14.5 |
72.0 |
50.0 |
YIN-SM-W-M48 |
AD42.5 |
M48×1.5 |
48.0 |
38.0 |
15.0 |
72.0 |
50.0 |
YIN-SM-W-M50 |
AD54.5 |
M50×1.5 |
50.0 |
44.0 |
16.0 |
84.0 |
64.0 |
YIN-SM-W-M60 |
AD54.5 |
M60×1.5 |
60.0 |
53.0 |
16.0 |
84.0 |
64.0 |
YIN-SM-W-M63 |
AD54.5 |
M63×1.5 |
63.0 |
55.0 |
16.0 |
84.0 |
64.0 |
