TLG-A型鋼制拖鏈
TLG-A型鋼制拖鏈簡介：
TLG-A型鋼制拖鏈可承載數量多，重量的的電纜及油管，自由懸置（允許不用支承輪）長度達，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-600mm，鏈板高度為35-150mm，可任意選用。
TLG-A型鋼制拖鏈其使用行程大為32米，適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。
拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。鏈板的高度，也就是支撐板的高度，是由電纜直徑?jīng)Q定的，機床限度運轉時，如拖鏈的寬度超過300mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm，行程小的可相應選擇較小的半徑。
拖鏈的長=1/2行程+4個彎曲半徑，這只適用于當固定聯結實在行程的中點時。
拖鏈的固定可根據機床的位置情況選擇，固定角鋼可放在外周或內周在拖鏈內或外部。一般情況聯結部分在拖鏈內，而向外周。
TL型拖鏈主要參數：
允許不用支撐輪時 |
|||||||||||||
型號 |
彎曲半徑R
|
節距 |
a |
c |
d |
e |
f |
g |
h |
k |
長度m |
負載kg/m |
重量 |
TLG-A75 TLG-B75 |
100/150/200/
250/300 |
75
|
31
|
50 |
8 |
4 |
30 |
12 |
9 |
15 |
3/4 |
30/30 |
4.80/5.50 |
TLG-A100 TLG-B100 |
150/200/250/
400/500 |
100
|
49
|
75 |
10 |
4 |
50 |
17 |
11 |
21 |
4/8 |
40/40 |
9.10/10.00 |
TLG-A125 TLG-B125 |
200/250/300/
400/500 |
125
|
68
|
100 |
14 |
4 |
70 |
22 |
13 |
28 |
6/12 |
50/50 |
18.10/19.30 |
TLG-A175 TLG-B175 |
250/300/400/ 500/600 |
175 |
118 |
150 |
14 |
8 |
115 |
26 |
13 |
32 |
15/10 |
10/30 |
25.00 |

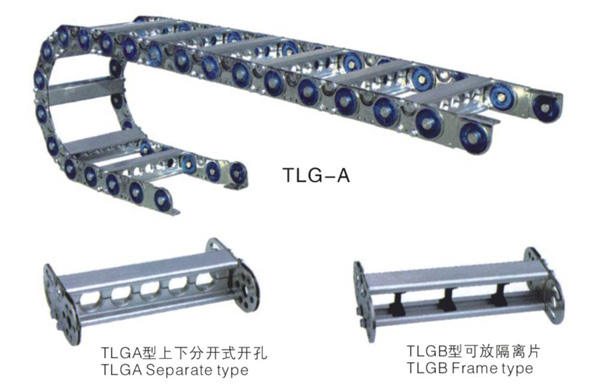

TLGA型多種不同支撐板
TLGA鋁合金型拖鏈與一般的拖鏈不同。它可通過固定的鋁型材滿足不同要求，支撐板寬或達1200mm。在高速度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使電纜達到有效保護。
我們每二節鏈板提供一條支撐板。如每一節均需支撐板。請在訂貨時。訂10A/20A/30A/40A/50A,而不是10B/20B/30B/40B/50B。即TLG20A/200×2100/200“h”或TLG20B/200×2100/200“h”。
銀星（sillber Star)鋁合金護板的拖鏈，訂貨型號為10B/20B/30B.進一步的了解請參見下圖“銀星護板”。即TLGB/200×2100/200“h”。
