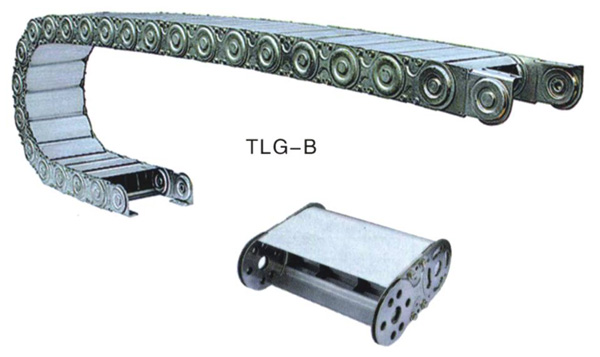

TLG-B型鋼制拖鏈
TLG-B型鋼制拖鏈：
TLG-B型鋁合金型式解決較大鋼鏈很好的解決辦法。支撐板可根據使用者的要求生產。牢固的結構，使支撐板寬度可達到1200mm.
TLG-B型帶塑料隔條，可隨意移動調節位置，進行多種分隔。
如果電纜規格多，可選用此經濟的裝置。
TLG-B型的護板采用鋁合金全封閉型——“銀星護板”
型號TLG-B的拖鏈時新開發的“銀星護板”，采用鋁合金制造，供用戶選用。訂貨號為10B/20B/30B.而不是10A/20A/30A.
銀星護板的特點：
外觀美觀。
護板結構裝置已經接受了15年以上的考驗。
極穩定，堅固的電纜保護，可達1000mm寬。
在任意一個部位都能打開拖鏈。
根據用戶需要可隨時加裝“銀星護板”。

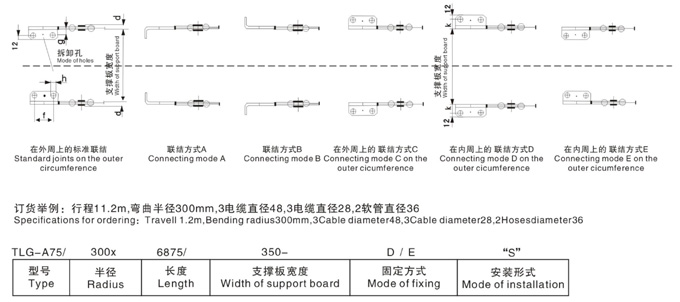

拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。鏈板的高度，也就是支撐板的高度，是由電纜直徑?jīng)Q
TL型拖鏈主要參數：
允許不用支撐輪時 |
|||||||||||||
型號 |
彎曲半徑R
|
節距 |
a |
c |
d |
e |
f |
g |
h |
k |
長度m |
負載kg/m |
重量 |
TLG-A75 TLG-B75 |
100/150/200/
250/300 |
75
|
31
|
50 |
8 |
4 |
30 |
12 |
9 |
15 |
3/4 |
30/30 |
4.80/5.50 |
TLG-A100 TLG-B100 |
150/200/250/
400/500 |
100
|
49
|
75 |
10 |
4 |
50 |
17 |
11 |
21 |
4/8 |
40/40 |
9.10/10.00 |
TLG-A125 TLG-B125 |
200/250/300/
400/500 |
125
|
68
|
100 |
14 |
4 |
70 |
22 |
13 |
28 |
6/12 |
50/50 |
18.10/19.30 |
TLG-A175 TLG-B175 |
250/300/400/ 500/600 |
175 |
118 |
150 |
14 |
8 |
115 |
26 |
13 |
32 |
15/10 |
10/30 |
25.00 |
